01产品概述

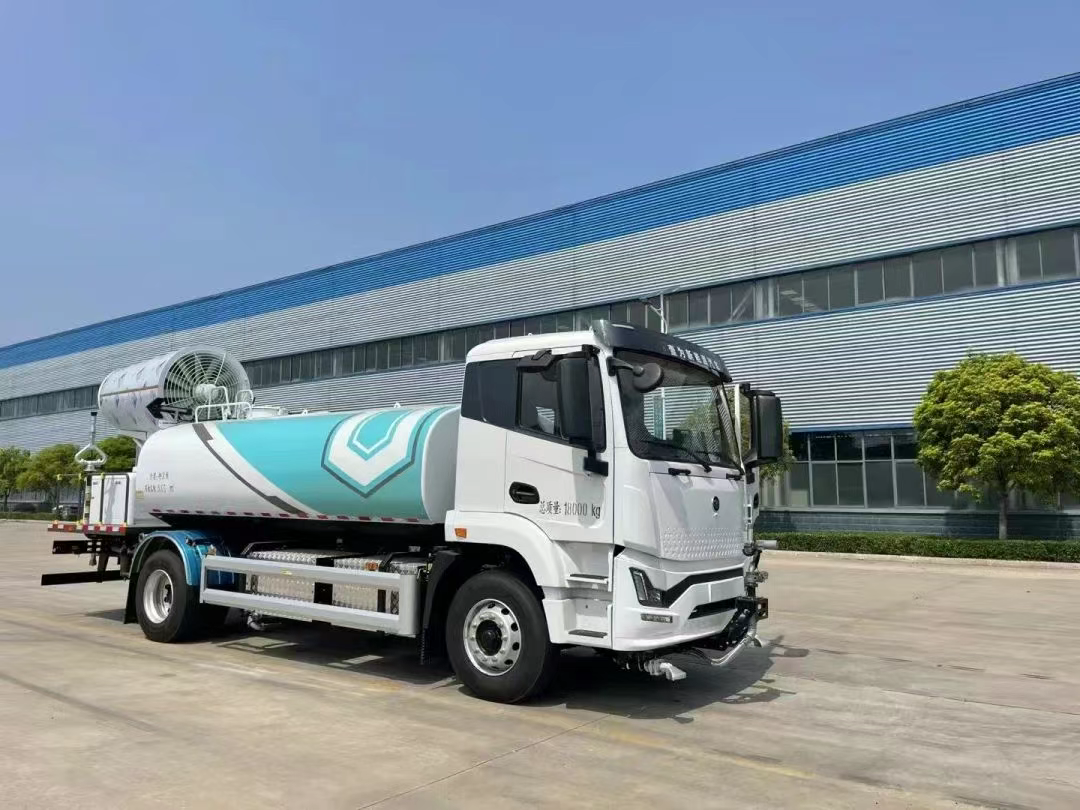

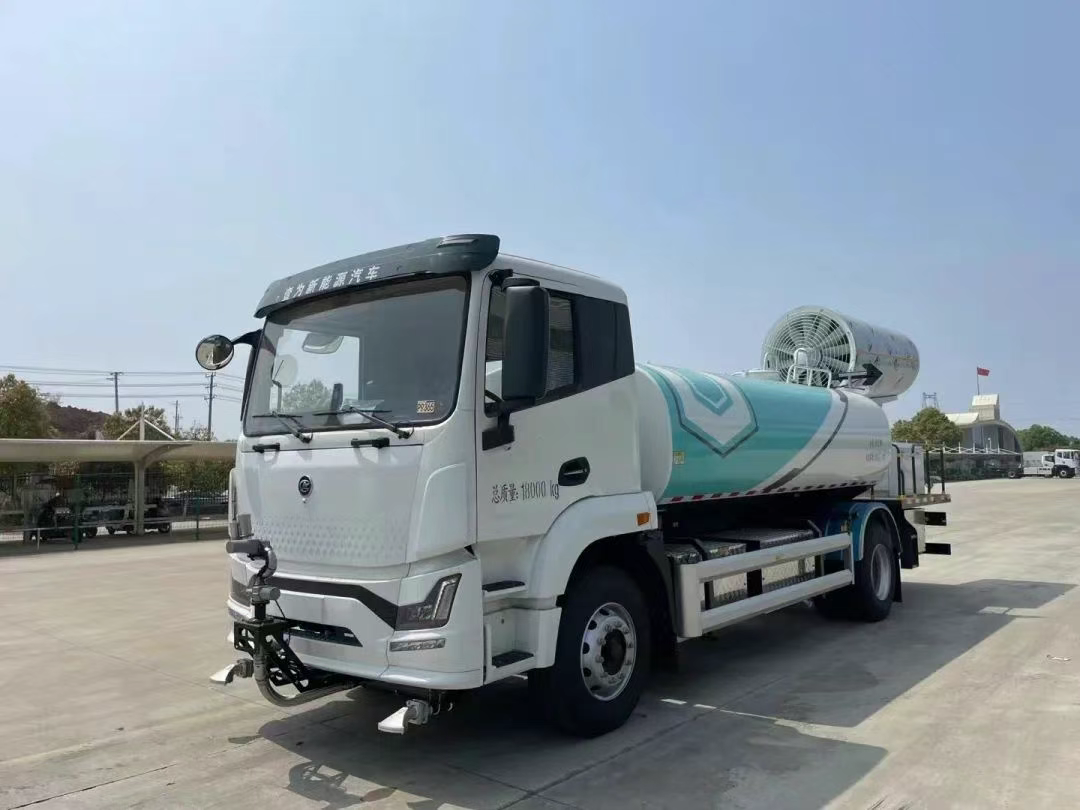

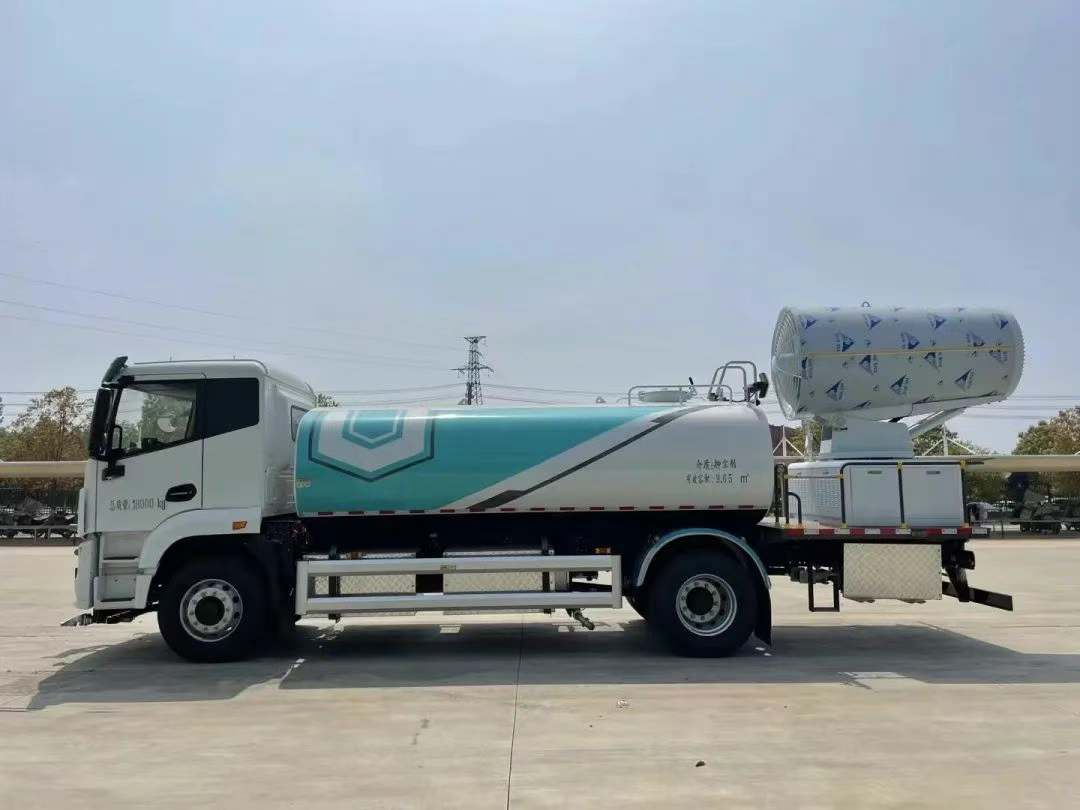

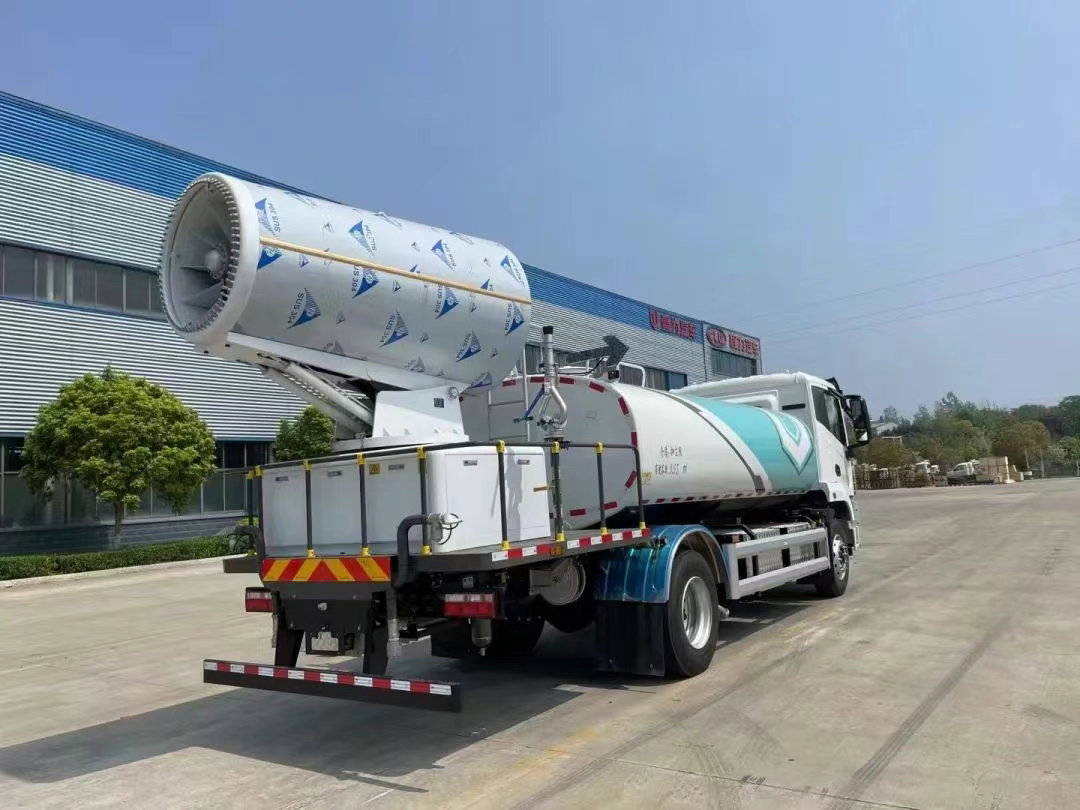

该款 18 吨纯电动多功能抑尘车是我公司开发的全新一代环卫产品，采用我司自研 CL1181JBEV 型二类 载货汽车纯电动底盘改装。该底盘是由我司自主研发，并结合我司在环卫车行业深耕多年的经验和技术， 深入调研市场终端客户及环卫上装改装厂，为解决客户痛点及改装厂改装便利性而全新开发的与上装融合 设计的一款纯电动抑尘车车专用底盘。我司自研专用车底盘具有的优势及特点：
整车设计按照抑尘车上装结构、功能、作业模式进行专用化设计，实现底盘零改制；
根据抑尘车车实际使用工况，量化整车轴距、电量、尺寸等参数需求；
整车经 CAE 分析优化，实现整车轻量化，同等电量配置行业**轻；
底盘与上装集成式散热系统， 自主开发集成式热管理机组，实现整车电机电控、动力电池、上装 动力单元散热和驾驶室空调功能；上装与底盘融合设计，系统集成度高，故障率低。

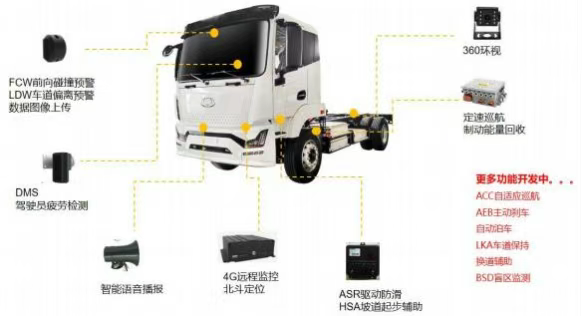

整车具备 360 环视、定速巡航、制动能量回收、ASR 驱动防滑、HSA 坡道起步**、4G 远程监控、北 斗定位、智能语音播报、DMS 行为监控系统、驾驶员疲劳检测、FCW 前向碰撞预**、LDW 车道偏离预**、 作业参数实时显示及在线监控、数据图像上传等多种智能化功能；
整车具备前喷、对冲、后洒、侧喷、绿化水炮、雾炮，外接手动喷**等多种作业功能，均可单 独或组合使用，罐体有效容积 9.65m³ , 同级别行业**；
本车主要使用喷雾喷射雾化水，与空气中细颗粒物结合，沉降**地面，可以减少 70%以上细颗粒物， 大幅提高空气质量。可对道路、广场、公园等处空气抑尘、净化空气；对建筑物拆除爆破、粉料堆场、土 建施工、露天矿场等场地产生的大量粉尘进行喷淋抑制，从源头减少空气污染。本产品具有路面冲洗、洒 水降尘、扬尘抑制等多种功能，是各地进行环卫保洁、空气治理的专用车辆。

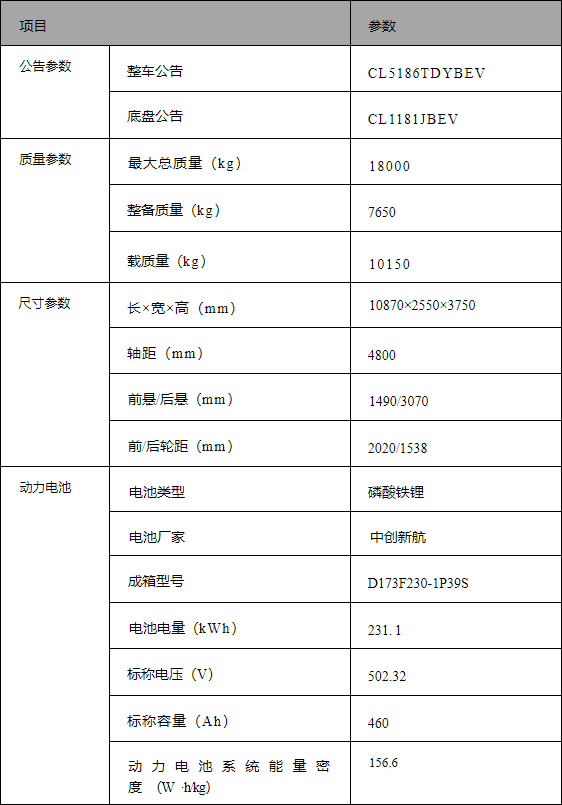

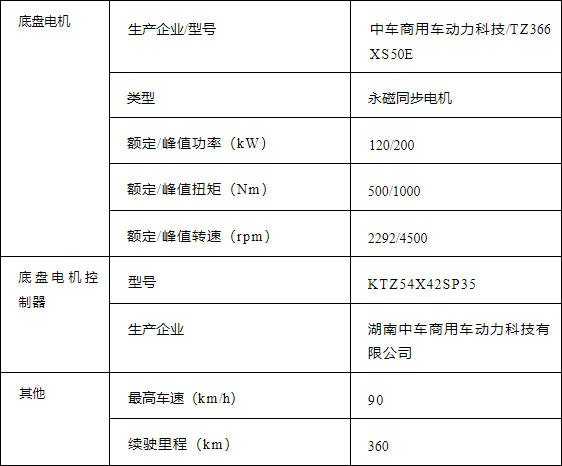

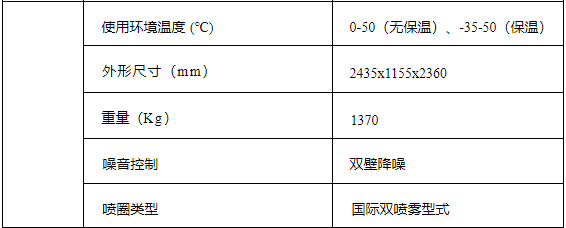

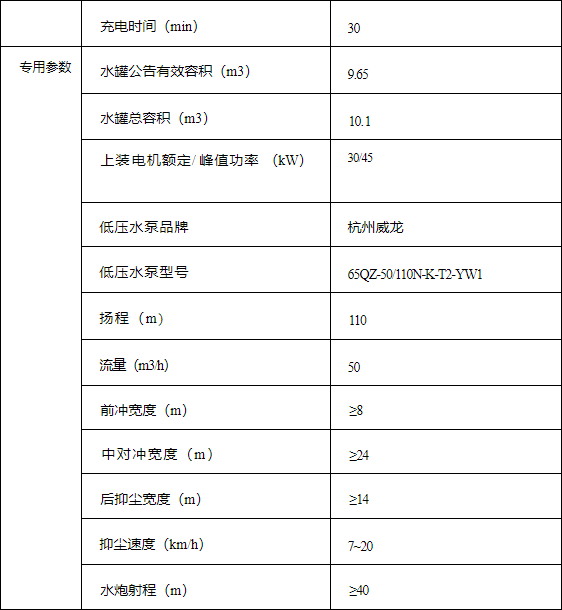

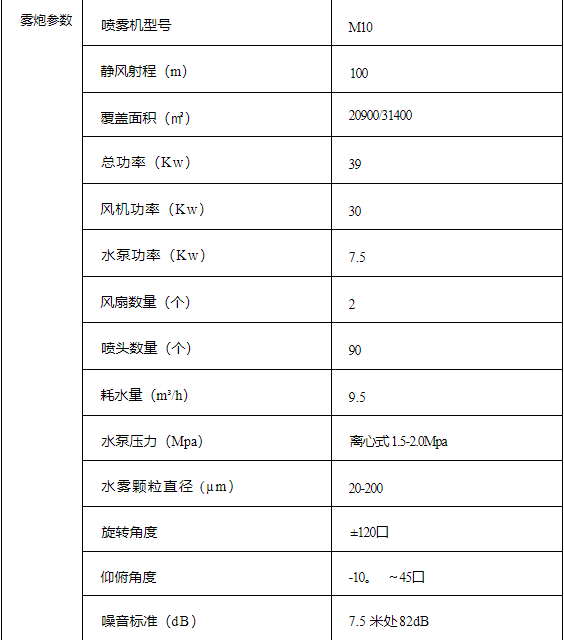

02主要技术参数
03主要结构及性能特点
1)罐体材质优良：
水罐罐体采用优质高强度碳钢材料焊接而成。
2)CAE 分析受力分析：
罐体采用椭圆罐体，根据实际工况及受力情况，进行 CAE 仿真模拟试验全面分析，罐体结构设计更科 学合理；
3)自动化生产工艺：
采用自动化焊接线生产， 以高精度的自动化生产作业代替人工作代替人工作业，罐体焊缝均匀一致， 经久不漏。
4)防腐工艺**：
罐体采用国际标准电泳工艺，能够在罐体表面形成致密的防腐膜，经久耐用；
内壁采用进口环保防腐漆处理，耐用更持久；
高温烤漆工艺，罐体喷漆采用烤漆工艺，油漆与电泳防腐膜结合更紧密。
5）结构强度好：
罐体内设置防波机构，用来减轻抑尘车运行过程中罐内清水对罐体前后封头的冲击，并增强了罐体的 刚性。
6）安全设计：
罐体底部装有防旋涡装置，在车辆进行作业时，罐体内水位会不断降低在出水口形成一个较深的漩涡， 这时，部分空气开始吸入水泵导致水泵流量不稳定作业效果变差，噪音增大严重时还会发生气蚀影响水泵 寿命。加入该装置，可以防止旋涡形成，提供清水的利用率，延长水泵的使用寿命。
1)整车工作原理（低压水泵系统）：
利用定制开发低压水泵驱动电机驱动低压水泵 ，产生具有一定压力的大流量水流,分别利用前鸭嘴喷 嘴、对冲喷嘴和后洒喷嘴来实现对路面的冲洗和抑尘降尘，利用后置绿化抑尘炮、前遥控抑尘炮（选装）、 上下喷雾装置（选装）、手动软管卷盘（可接手持喷**）实现对道路、墙面的冲洗和应急消防等功能。
2）标配及选装功能：
标配：前鸭嘴、对冲、后洒、绿化水炮、雾炮，手动软管卷盘；
选配：后侧喷、上下环形喷雾、前遥控水炮；
3）低压清洗抑尘系统：
低压水泵性能优异，低压水路使用铸铁水泵,流量达到 50m³/h ，扬程达到 110m ，可为低压抑尘系统提 供充足压力和大流量的水源；
**便捷，各管路喷洒口（除后抑尘炮）标配采用气控球阀**开关，操作方便，实用性强。
4）功能介绍：
1)低压冲洗部分由左右前喷、圆锥后对冲、左右后洒、上下喷雾，绿化水炮等装置构成，可实现一车多 用，满足不同客户需求，实现多种喷洒模式。喷嘴、喷头、水炮等部件采用行业**品牌零部件，前 鸭嘴带万向节结构，上喷雾喷头采用不锈钢高压喷头，手动软管卷盘可外接手持喷**作业，配置标准 消防接口加水管，水泵进水口带金属过滤三通阀，水泵出水口带外接水管球阀，主管路中**点设置 放水球阀，满足冬季放水需求。

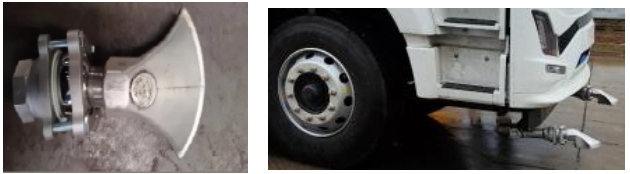

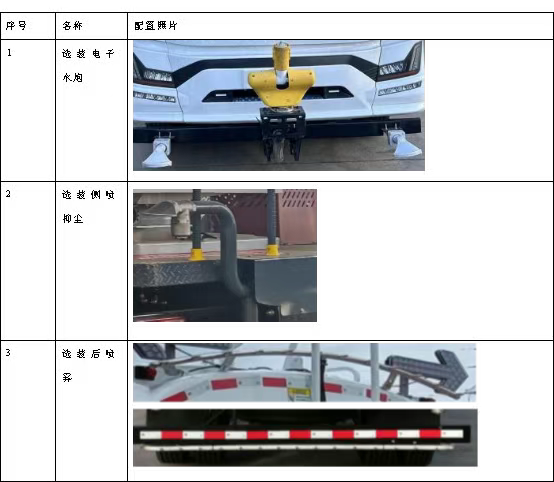

图一前喷（带万向节）
图2对冲后洒
2)雾炮降尘，水平喷雾距离超 100m：喷雾水环设计为双环+ **喷头，可单独**，喷雾强弱自由**。 喷雾风机采用高强度尼龙叶轮，风力大，能耗低，噪音小。水平喷雾距离可达 100m 。风机支持左右± 90 °运动，上下-10 °~45 °运动，作业范围大。
雾炮
3)绿化水炮：360 °旋转的后置水炮，可设置成柱状或雾状出水，**远射程超过 40 米；
图3绿化水炮

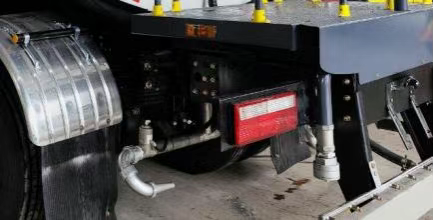

图4手动软管卷盘
2)选装配置
3.3 智能化**系统

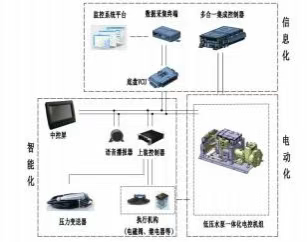

图5**系统拓扑图
1）专用工作装置系统采用CAN 总线**系统，可实时显示工作状态，并可通过旋钮实现调速**；
2）设置有低水位语音报**装置和缺水自动停机功能，防止水泵缺水运转，提高水泵使用寿命；
3）标配冬季排水功能：冬季作业结束后，启动工作装置，在驾驶室内操作一键排水按键， 自动实现所 有水路中阀门的顺序开关动作，排出所有水路中的残余水量；

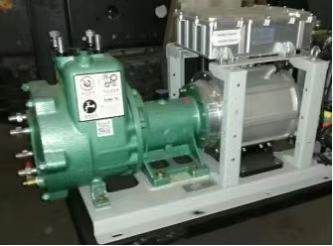

图 6 动力单元
操控盒
采用旋钮操控盒，操作简单、便捷，配有水泵调速旋钮，可根据实际作业需求进行调整；
图 7 操控盒
语音播报器
可以用于播放音乐，具备多种的语音提示和音乐报**，准确播报各种安全提示和故障点。
3. 4 抑尘车专用底盘
1)底盘上装协同设计性能优异：底盘和上装整体设计和制作，上装底盘结构融合设计，底盘预留装配空 间和接口，不破坏底盘结构与防腐性能，匹配度更高，性能更优异；
2)三电系统**：我司自研底盘三电系统采用高度集成方案，针对环卫应用场景特调**软件参数，综 合系统效率超过 90% ，处于行业**水平。
3)安全程度高：
●三电系统安全：
纯电动车型严格执行防火、防水、防触电测试，保证车辆在正常运营情况下不能出现由于电池原因导 致车辆的安全事故，从而保证乘驾人员安全。
①电池：
a.选用公认安全的磷酸铁锂电池，材料稳定；
b. 防护等级高， 电池防护等级 IP68+IP69 ，达到行业内**水平；
c.24 小时主动监控系统，能全时域监控和评估电池安全。
②电机：
a.驱动电机防护等级达 IP68 ，下雨不影响作业；
b. 电机采用抗凝露结构设计，提升电机对坑洼、砂石、积水等糟糕路面的适应性，保证电机在高寒、 高湿的环卫工况下作业安全。
③电控：
a.采用高集成度五合一**器，安全性能大幅提升；
b.**器防护等级达到 IP68 ，安全可靠，保证在下雨天工况下作业安全。
●**驾驶系统：具备 360 环视、定速巡航、制动能量回收、HSA 坡道起步**、4G 远程监控、北斗 定位、作业参数实时显示及在线监控、数据图像上传等多种智能化功能；
4）三级验证产品可靠：整车通过零部件（如： 电机、 电控、动力电池）、系统（如：制动系统、 转向系统、悬架系统）、整车三级体系认证，整车经过 10 万公里可靠性验证，保证车型可靠耐用；
5）车架电泳防腐工艺更耐用：基于环卫车辆作业工况，底盘车型车架采用电泳工艺。电泳涂层耐盐雾 性大于 720 小时，在正常使用工况下，6-8 年不发生穿孔、锈烂等结构性腐蚀，更加耐用可靠；
6）省心：
●**驾驶系统：车辆标配 3-30km/h 定速巡航、蠕行等功能，减少驾驶人员长时间踩踏油门的机会， 能有效的提升驾驶者行车体验和缓解脚部疲劳；
●电机免维护技术：**电机轴承 8 年免维护技术（ 目前适用于直驱结构） ，远超目前行业 3 年的免 维护平均水平；
●快充技术：车辆配备快充技术，**快 1.5 小时充满；
7）采购渠道一体化品控高：关键零部件、易损件、维护保养件的品牌/型号同一采购，维修/维护更便 捷；
8）传动系统适配设计：根据环卫车城市作业工况匹配驱动电机、变速箱、后桥，将驱动电机转速** 在经济转速的同时兼顾动力性，更适合环卫工况；
9）驾驶舒适：
●驾驶室采用减震弹簧半浮悬置，提升乘员乘坐舒适性；
●主驾标配气囊减震座椅，带 4 向调节，有效提升驾驶舒适性，缓解长时间的驾驶疲劳；
●标配冷暖空调，提升驾乘感受。
10）超长质保验证省心：底盘整体质保 12 个月，优于行业平均水平。
04市场优势
4.1 高性价比产品
2)流水线上装生产：上装生产采用自动化焊接线生产， 以高精度的自动化生产作业代替人工作业，上装 成本价格优势大，比行业同类上装便宜 10%-15%。
4.2 定制化产品
05 服务优势
区别于传统改装车，底盘与上装分别是不同的主体进行售后服务，存在责任主体不清晰、售后效率低 下等问题。
本产品是整车一体化设计，对整车进行售后服务。通过大数据平台的故障诊断，可远程解读、识别故 障，大大提高了售后服务的效率。

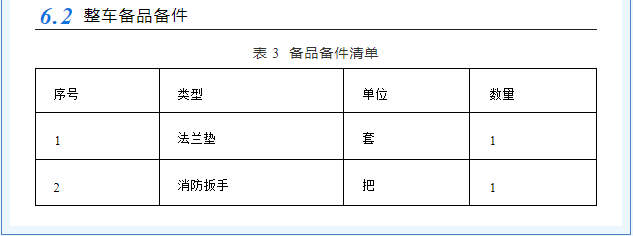

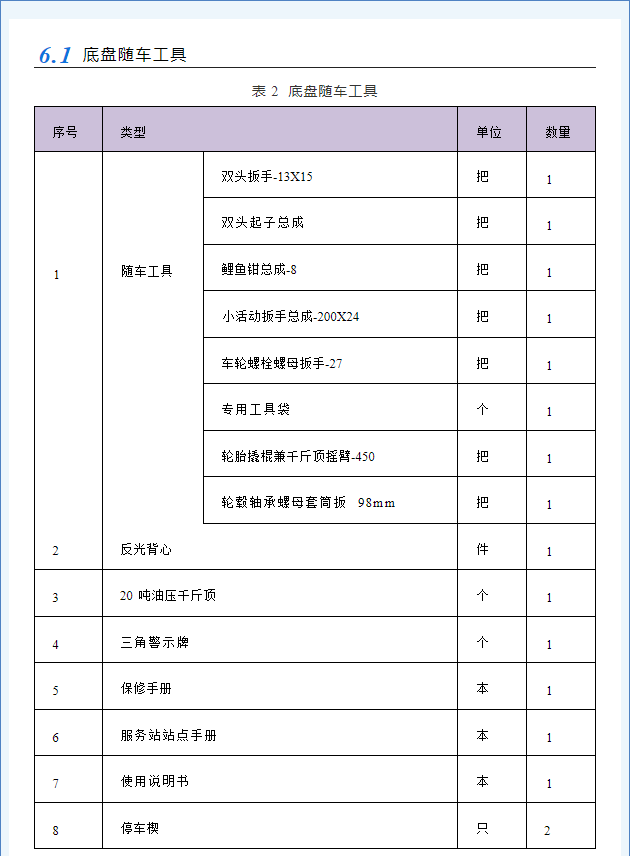

06 随车工具/备品配件
