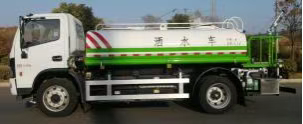

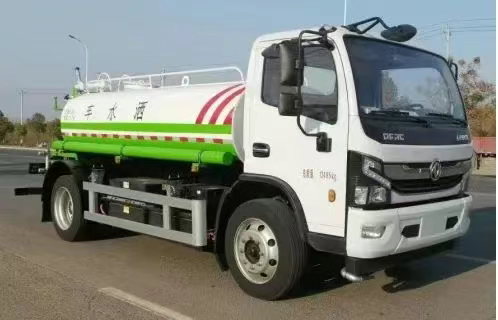

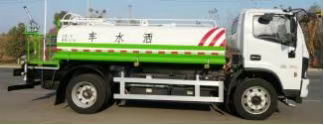

EN1、产品概况
该款纯电动洒水车是我公司开发的新一代环卫产品，采用东风汽车公司 EQ1121KACEV1 型二类载货汽车纯电动底盘改装，零排放。用于城市主干道、公路、广场等场地路面养护、冲洗路面、保持道路湿润、 降低灰尘作业的专用车辆，也可用于绿化带浇花浇树；还可以作为紧急消防水车使用。

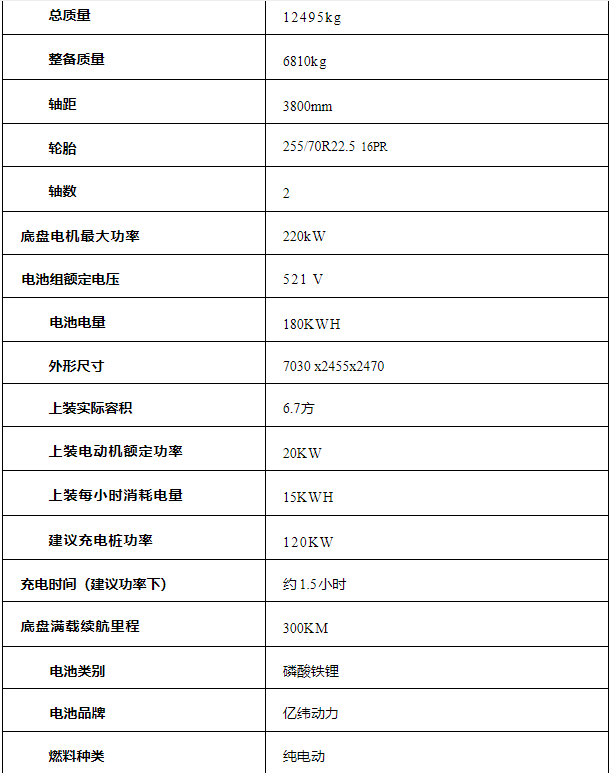

2、主要技术参数
项目 | 参数 | |
公告参数 | 整车公告 | CL5120GSSBEV |
底盘公告 | EQ1121KACEV1 | |
质量参数 | **总质量（kg） | 12495 |
整备质量（kg） | 6810 | |
载质量（kg） | 5490 | |
尺寸参数 | 长×宽×高（mm） | 7030×2455×2470 |
轴距（mm） | 3800 | |
前悬/后悬（mm） | 1180/2050 | |
前/后轮距（mm） | 1930/ 1805 | |
其他 | **车速（km/h） | 90 |
续驶里程（km） | 340 | |
充电时间（h） | 1.5 | |
动力电池 | 电池类型 | 磷酸铁锂 |
电池厂家 | 湖北亿纬动力有限公司 | |
成箱型号 | G173L-1P54SHW | |
电池电量（kWh） | 180.48 | |
标称电压（V） | 521.64 | |
标称容量（Ah） | 346 | |
电池能量密度（w.h/kg） | 156. 1 | |
底盘电机 | 生产企业/型号 | 成都中车电机有限公司/TZ400XSD16 |
类型 | 永磁同步电机 | |
额定/峰值功率（kW） | 150/220 | |
额定/峰值扭矩（Nm） | 1250/2500 | |
额定/峰值转速（rpm） | 1146/3300 | |
底盘电机**器 | 型号 | KTZ60X53SP7S |
生产企业 | 中车时代电动汽车股份有限公司 | |
罐体容积 | 公告总容积（m3） | 公告容积5.76立方，实际容积约7立方 |
低压水路 | 扬程（m) | 50 |
流量 m3/h | 40 | |
冲洗宽度（m) | ≥16 | |
洒水速度（km/h） | 7~20 | |
水炮射程（m） | ≥28 | |
3、主要结构及性能特点
3.1 水箱：
洒水车罐体采用武钢优质碳钢板，也可根据运输水质要求采用304不锈钢或者食品级不锈钢材质；
罐体内外采用电泳工艺，可以防止生锈、腐蚀，延长使用寿命。罐体顶部设有一个人孔，方便进 入清理、清洁水箱，也可以从人孔处加水；
罐体内部设有防浪板，防止车辆在行驶、加速、制动过程中，可有效减少罐体内部的水的剧烈晃动，降低对车辆造成冲击；
罐体底部装有防旋涡装置，在车辆进行作业时，罐体内水位会不断降低在出水口形成一个较深的漩涡， 这时，部分空气开始吸入水泵导致水泵流量不稳定作业效果变差，不仅噪音增大而且还会发生气蚀影响水泵寿命。加入该装置，可以防止旋涡形成，提供清水的利用率，可以延长水泵的使用寿命。
3.2 前冲后洒喷嘴
前冲圆锥喷嘴冲洗路面宽度可**少覆盖 6 条车道；后洒圆柱喷嘴，喷出均匀的扇形水雾，宽度可到 14m， 可用于抑制路面灰尘；

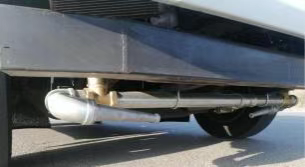

图1前冲

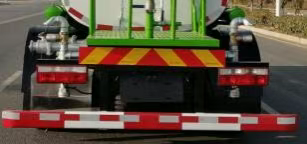

图2后洒喷头
3.3 后置水炮
后工作平台设有360 °可旋转的后置洒水炮，可随意调节成柱状或雾状出水，有效射程超35 米；操作灵活。

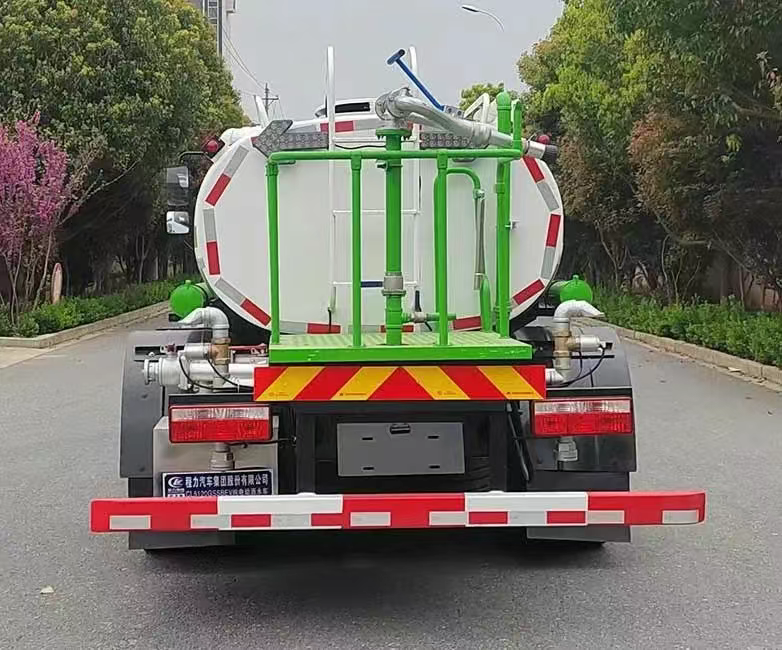

图3后置水炮
3.4 选配装置
3.5 电控系统
采用“显示屏+**器+CAN 总线操作面板 ”的**模式。
动力单元：采用电机与低压水泵直驱，水泵取消减速箱、联轴器，传动效率更高。
中控屏
采用 7.0 寸的中控屏**，防护等级 IP65 ，分辨率 800*480TFT 。监控传感器信号状态；上装故障代码显示；上装电机、电控电参数监控和显示等功能；
语音播报器
可以用于播放音乐，具备多种的语音提示和音乐报**，准确播报各种安全提示和故障点。
3.6 二类底盘
采用东风 EQ1121KACEV1 型二类载货汽车底盘，该底盘专门为新能源环卫车辆定制开发，底盘布置紧凑，性能优良。
动力电池
该车型动力电池为湖北亿纬动力有限公司所生产的 G173L-1P54SHW 型磷酸铁锂动力电池箱。 电池系统通过 2 并 3 串的连接方式，将 6 组电池箱组成动力电池总成。
G173L-1P54SHW 型动力电池箱由 54 个 G173L 方形铝壳单体电芯串联后 PACK 成箱，工作温度范围达 -30℃~60℃ , 防护等级达 IP68。
电池系统配置加热膜，可满足北方寒冷区域使用需求。
具有过温、过充、过放、短路等多重防护，性能稳定、安全可靠。
驱动电机
底盘配置中车电机的 220kW 大扭矩高效永磁同步型电机，产品可靠、高铁品质，搭配中车时代电机控 制器，在满足了电动车驾驶的舒适性和经济性的同时，还可实现 25%以上的爬坡度。

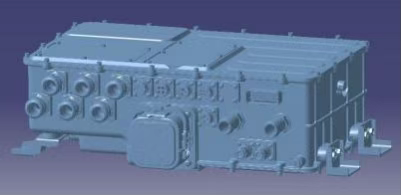

五合一**器
底盘采用江苏吉泰科电气股份有限公司为东风汽车所研制的五合一**器，集成了助力转向电机** 器、空气压缩机电机**、DC/DC 、高压输配电和上装高压预充取电共五项功能，其中上装配电预留 20+60+120kW 三个大功率取电接口，方便各类型上装电动化功率取电需求。
该五合一采用集成化设计，大幅提升功率密度的同时，具有高智能、高稳定、高安全的特点。
安全防护：
·漏电检测：车辆上电状态可通过绝缘检测模块监控整车是否漏电；
·多层保护：车辆在正常充放电过程中，整车**器、主控、辅控、电池管理系统多层监控保 护电流情况，保证高压安全；
·主动放电功能：整车下电后，高压电器零部件电压迅速降低到 36V 以下的安全电压，保证安全。
4、产品优势
4.1 节能降耗
**匹配上装驱动电机，使电机始终处于**效区域运行。
电机与低压水泵直连，取消了传动轴（或联轴器）、水泵取消了减速箱，与传统方式相比，整体长度 缩短了 300mm 以上，重量减轻 40kg 以上。
4.2 电控系统智能
采用“显示屏+**器+CAN 总线操作面板 ”的**模式。中控屏可以监控传感器信号状态；上装故障 代码显示；上装电机、 电控电参数监控和显示等功能；可以通过远程终端传递给监控平台，实时监控车辆 作业指标，大幅度提高车辆的售后服务效率。
采用压力型水位传感器，中控屏上实时显示水位高度。具备低水位报**、水箱缺水电机自动停机功能。
气控球阀与电动水泵的开启和关闭，设计逻辑先后顺序，杜绝因水泵运行而气控球阀未开启形成的憋 压现象，导致密封垫片冲脱。
4.3 质量优良
核心零部件均与知名企业合作开发；气控球阀采用黄铜球阀，美观耐用；管路采用优质镀锌管，结实耐用，防腐防锈。
5、随车工具/备品备件

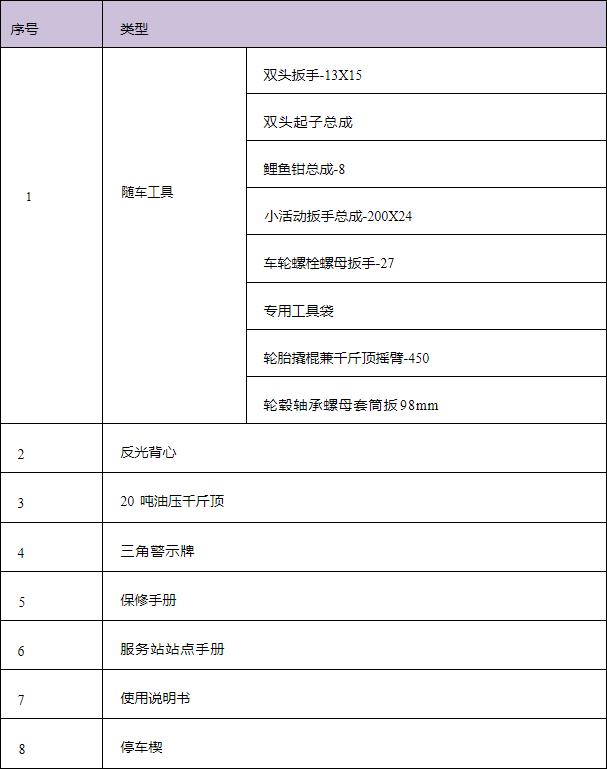

表 1 底盘随车工具

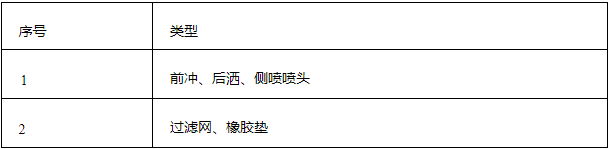

表 2 备品备件清单
