一、车辆技术参数
名称 | CLW5160TYHDDP | 底盘型号 | DFH1160BX1 | |||
总质量(Kg) | 16200 | 整备质量(Kg) | 9700 | |||
车辆尺寸(mm) | 7930*2460*3750 | 轴距(mm) | 3950 | |||
**修剪高度（mm) | 12000(立剪） | **小修剪高度(mm) | -1780（平剪） | |||
**远修剪距离(mm) | 9500（自设备回 转**起，平剪） | **近修剪距离(mm) | 0 | |||
核定乘员 | 2-3 人 | 料仓容积（m³) | 6.5 | |||
**车速（km/h) | 89 | 燃料类型 | 柴油 | |||
发动机 | 型号 | 发动机企业 | 排量 | 功率 | 马力 | |
D4.0NS6B195 （康明斯） | 东风商用车有限 公司 | 4000 | 143 | 195 | ||
底 盘 配 置 | 东风天锦 3.95M 轴距底盘，法士特八档变速箱， 900 钢丝胎，原厂空调电动门窗边，中控锁，带 ABS， 行车记录仪。 | |||||

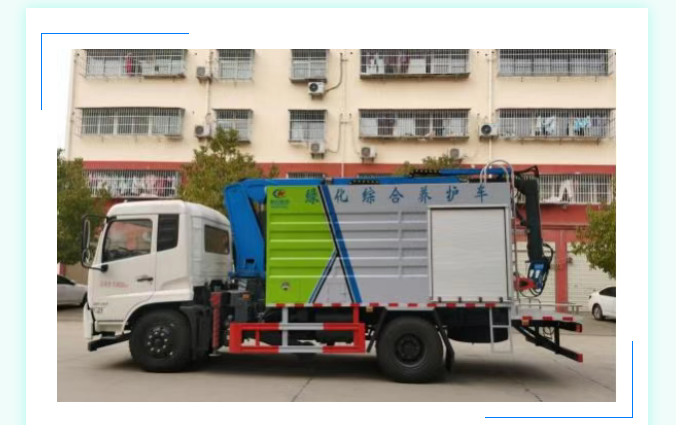

上装参数 | 上装由一台 6145 型粉碎机、料仓、出料装置和修 剪臂组成。驾驶室后部安装带有移动支腿的复合修剪臂，小臂前端装有可调节方位的复合旋转刀头，刀头 和刀片可同时旋转。修剪臂后部是一个由油缸**仓 门闭合的料仓，料仓后为粉碎机箱室。粉碎机由底盘 上安装的分动箱带动，不需要副发动机，粉碎的物料由 自动进料系统带入粉碎机内后由喷口喷入料仓。整车电 控系统采用手动和遥控方式**，遥控采用工业级别遥控。 | |||||

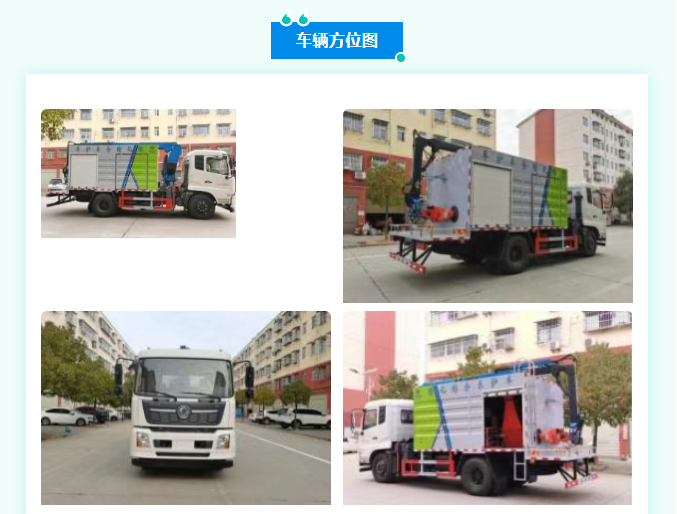

一、车辆方位图
三、修剪臂性能及参数
绿化综合养护车的修剪臂是采用三节伸缩臂加飞臂组成的 复合修剪臂，修剪刀头可通过液压调整，实现平剪、立剪、 斜剪等作业形式。刀架可选配，不同刀架可适配不同工作场景。刀片由发电机单独带动，效率高效。整套修剪臂的油缸全部由比 例阀**，每个回路的油压及流量都可通过人机界面单独调整， 以达到精准**。
四、粉碎机性能及参数
粉碎机的结构为进料系统、粉碎系统、出料系统三部分 组成。
1、进料系统
进料系统由进料平台和液压辊组成。非工作状态下，进 料平台可以折叠收起；进料压辊可以将粗细不均匀的树枝自 动送入粉碎机，减轻人工作业强度。
2、粉碎系统
粉碎系统由粉碎腔体和刀辊刀片组成。腔体采用整体式 焊接处理，坚固耐用。
3、出料系统
树木树枝等废弃物粉碎后，经过排料管高速排出到料仓内。
联系方式：沈厂长 18871138198
