EN载水量5T纯电动洒水车产品推介书

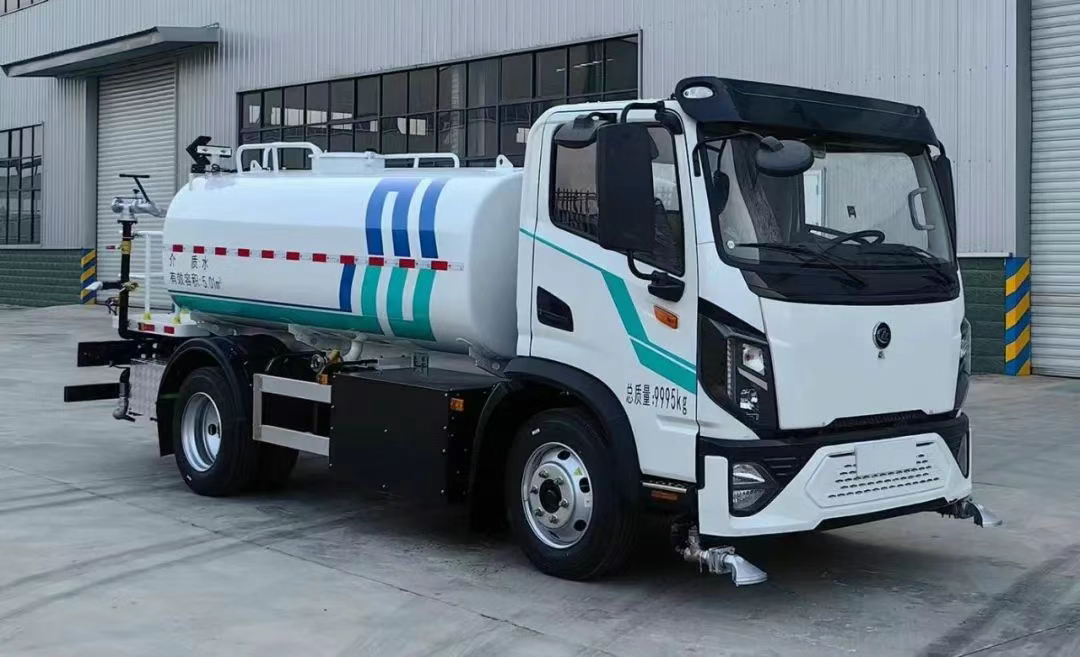

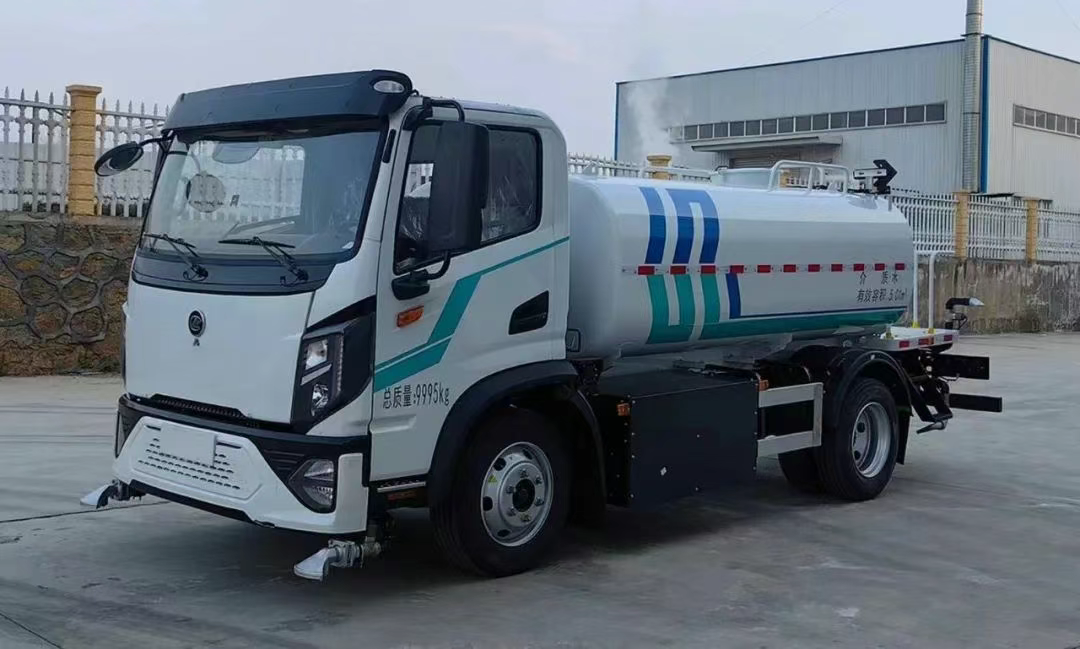

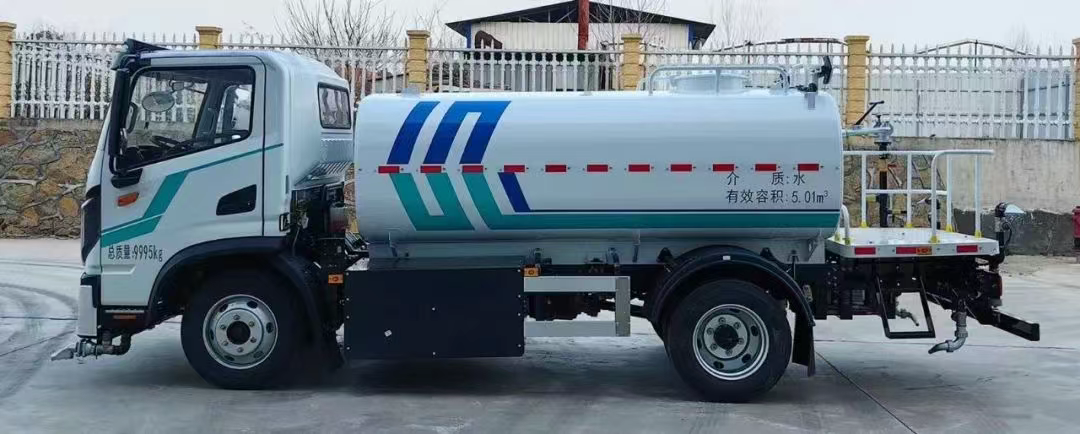

产品概况
该产品是在程力牌新能源底盘的基础上，结合程力专用车上装联合一体化设计开发的全新一代洒水车。

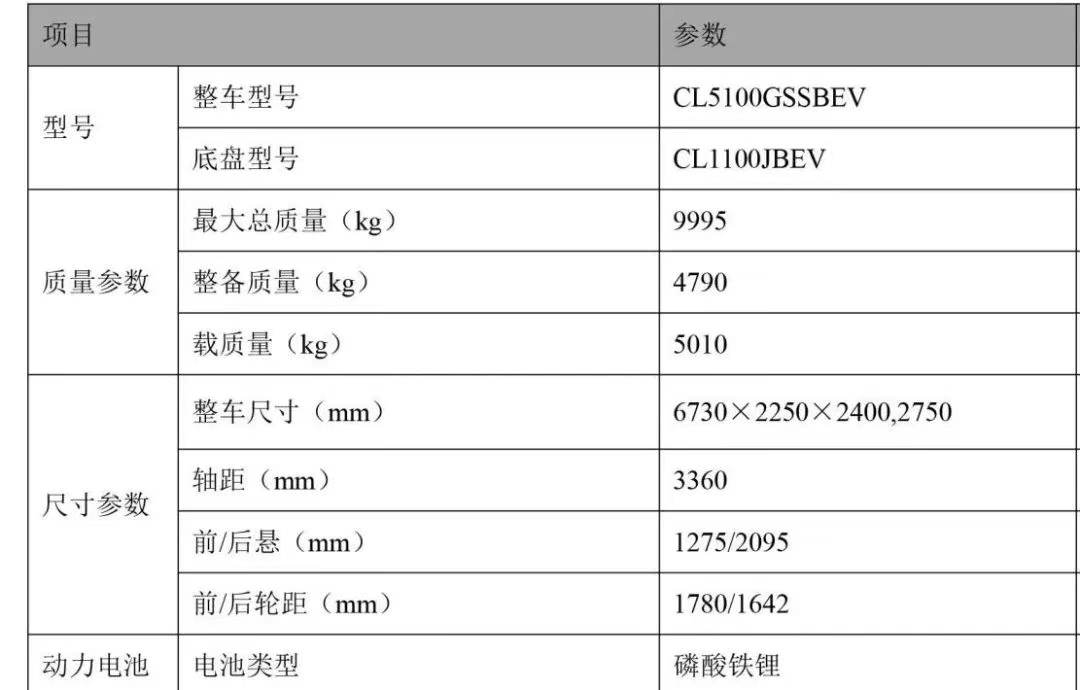

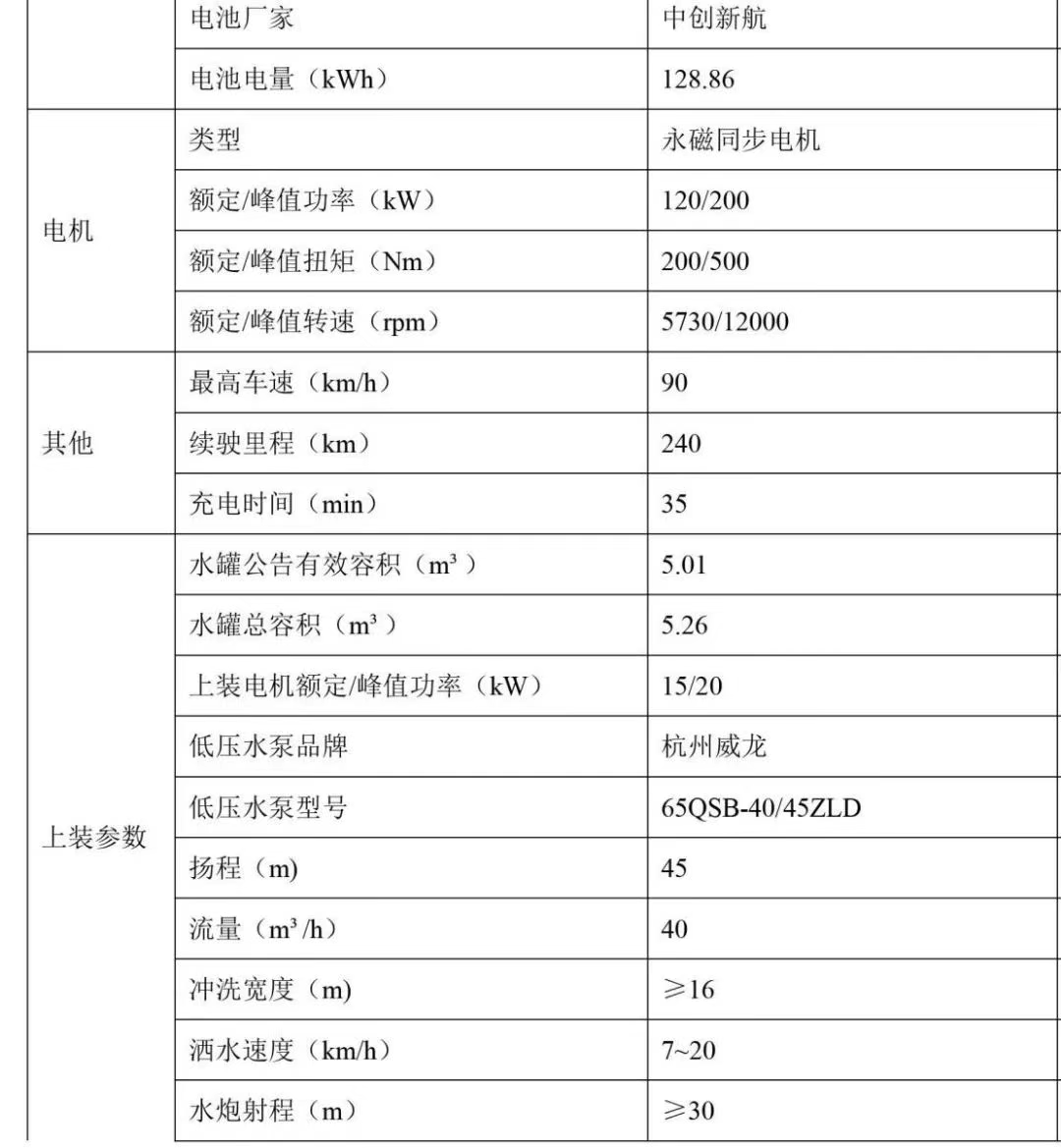

主要技术参数
性能特点

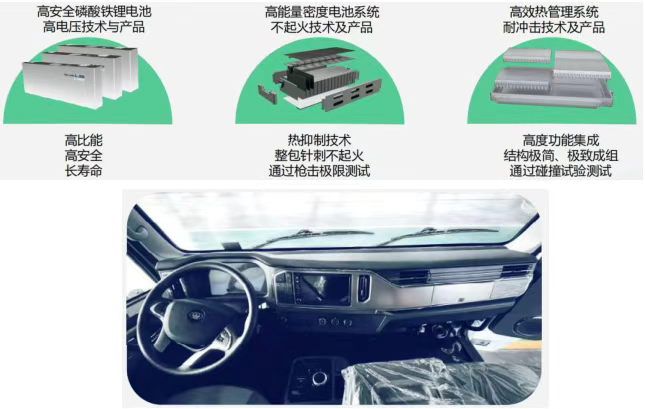

3.1 程力新能源专用车底盘
（1）车辆底盘采用程力新能源专用底盘，主要优势为：
◑ 底盘和上装整体协调设计和制造，专为洒水车打造。上装与底盘同步设计，提前设计布局、预留装配空间和接口，不破坏底盘结构与防腐性能。
◑ 三电系统**：三电系统的匹配设计依据洒水车的使用工况，通过大数据分析提取车辆运行使的工作状态，动力系统始终运行在高效区，很节能。
◑ 超高安全性：磷酸铁锂体系，高强度航空铝型材箱体，双电芯热失控下只冒烟不起火；满电针刺，**温度 50 度；全生命周期 IP68，满足各种严苛工况。
◑ 驾驶安全**：防溜坡/EPB/AUTO HOLD 功能，驾驶安全稳定。
◑ 信息化：作业状态实时监控；上装作业大数据；精准把握用车习惯，提升管理效率。
3.2 充电快
3.3 使用便利性
◑ 旋钮式换挡。
◑ 低速蠕行功能。
◑ 静默模式：开启后，低速提示音、上装作业提示音关闭，仅保留右转弯提示音。
3.4 超能装
3.5 作业安全
◑ 配置低水位报**开关，水箱低水位时语音报**提醒，同时电机将降转速运行。
◑ 阀门未开保护功能，作业喷头阀门未开启情况下，电机不启动，防止管路憋压，损坏电机和水泵。
◑ 高转速保护功能，作业过程中在电机高转速情况下切换作业功能时，电机降转速运行，保护阀门因水压太大造成损坏。
◑ 电机调速功能，作业过程中遇到行人或红绿灯等待时，可通过调低电机转速，保护行人。
3.6 可靠性高

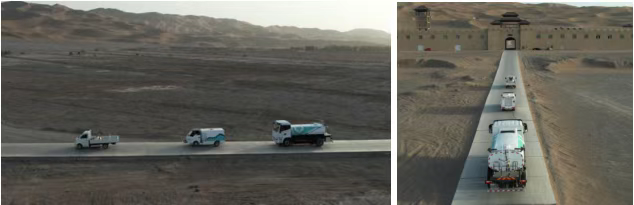

3.6.1高温试验
国内**进行高温试验的专用车辆。
高温试验地区:高温试验在**维吾尔自治区吐鲁番市进行。吐鲁番市位于**维吾尔自治区中部，全年平均气温 13.9℃，高于 35℃的炎热日在 100 天以上。夏季**高气温为 49.6℃，地表温度多在 70℃以上，有过 82.3℃的纪录。道路条件符合 GB/T12534《汽车道路试验方法通则》。
主要测试项目：高温环境下整车空调制冷效果、高温暴晒后启动验证、高温暴晒后常规部件验证、高温续航路程验证、高温快充验证、高温可靠性行驶验证等。

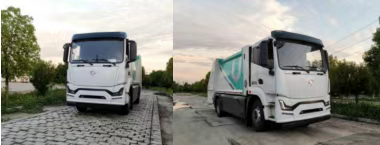

高温测试
3.6.2低温试验
国内**进行低温试验以及全路况测试的的专用车辆。
高寒地区试验:高寒试验在黑龙江省黑河市进行。本次试验环境**温度-28℃，道路条件符合 GB/T12534《汽车道路试验方法通则》。
主要测试项目：（1）整车空调制热效果验证；（2）低温冷启动验证；（3）低温浸车后常规部件验证；（4）低温续航里程验证；（5）低温快充验证；（6）车辆高寒可靠性行驶验证。

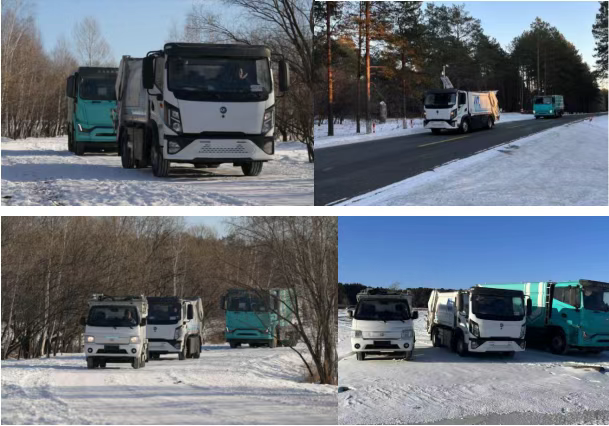

低温测试

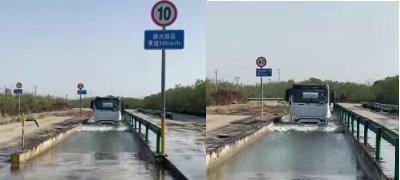

3.6.3涉水试验
将蓄水池水深调整** 500mm。进行车辆条件准备，并调整车辆荷电状态不低于 50%。
将车辆以前进挡起步进入水池后，缓慢加速**（8±3）km/h 的目标车速后保持匀速行驶直**驶出水池。再将车辆以倒车挡起步进入水池后，缓慢加速**（8±3）km/h 的目标车速后保持匀速行驶直**驶出水池。从车辆达到目标车速时开始计时，直**车辆在 500mm 深的蓄水池中累计行驶 10 分钟后试验结束。
绝缘电阻≥500Ω/V 。
涉水过程中车辆未停驶 。
涉水过程中车辆未报故障 。
涉水过程中车辆未降速行驶 。
涉水过程中乘员舱地毯无水渍或积水。
试水试验
3.6.4强化路面试验
经过检测线检测合格的车辆将进行更为严苛的道路测试，测试项目有直线加速及制动、S 弯、扭曲路、鹅卵石路、比利时路、绳索路、驻车坡道等模拟路况检测。通过模拟道路检测能充分验证车辆转向系、驱动系、传动系的性能，轮胎、前后轴、悬架系统、车架以及车身的强度、振动、异响，行车制动、坡道起步、驻车等性能。
强化路面
专用装备介绍
4.1 罐体
水罐罐体采用优质高强度碳钢材料焊接而成，罐体尺寸：罐体长×长轴×短轴：3400×1950×1100mm，材料强度等级不低于 Q235B，筒体厚度 4mm，封头厚度 5mm。
2)CAE 分析受力分析：
罐体采用椭圆罐体，根据实际工况及受力情况，进行 CAE 仿真模拟试验全面分析，罐体结构设计更科学合理；
3)自动化生产工艺：
采用自动化焊接线生产，以高精度的自动化生产作业代替人工作代替人工作业，罐体焊缝均匀一致，经久不漏。
4)防腐工艺**：
◑罐体采用国际标准电泳工艺，能够在罐体表面形成致密的防腐膜，经久耐用；
◑内壁采用进口环保防腐漆处理，耐用更持久；
◑高温烤漆工艺，罐体喷漆采用烤漆工艺，油漆与电泳防腐膜结合更紧密。
5）结构强度好：
罐体内设置防波机构，用来减轻洒水车运行过程中罐内清水对罐体前后封头的冲击，并增强了罐体的刚性。
6）安全设计：
罐体底部装有防旋涡装置，在车辆进行作业时，罐体内水位会不断降低在出水口形成一个较深的漩涡，这时，部分空气开始吸入水泵导致水泵流量不稳定作业效果变差，噪音增大严重时还会发生气蚀影响水泵寿命。加入该装置，可以防止旋涡形成，提供清水的利用率，延长水泵的使用寿命。

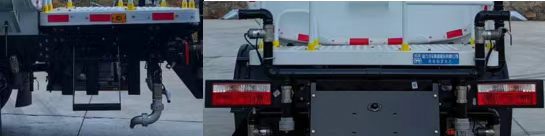

4.2 后平台
◑护栏采用钢管φ32×2/Q23** 制作，成型美观，护栏带防护横杆；
◑护栏与平台连接、踏步及卷盘与大梁连接均采用螺栓连接，方便维护；
◑上车踏板选用两级防滑踏步，踏板位于车辆左侧靠近罐体尾部处，安装位置牢固可靠；
4.3 侧防护
车辆侧防护外观
4.4 水路作业系统
利用定制开发低压水泵驱动电机驱动低压水泵 ，产生具有一定压力的大流量水流,分别利用前鸭嘴喷嘴、对冲喷嘴和后洒喷嘴来实现对路面的冲洗和洒水降尘，利用后置绿化洒水炮、前遥控洒水炮（选装）、上下喷雾装置（选装）、手动软管卷盘（可接手持喷**）实现对道路、墙面的冲洗和应急消防等功能。
2)水管统一采用镀锌钢管；主水管规格：φ60mm ，进水管规格：φ76mm ，作业水路水管规格：φ60mm。
3）标配及选装功能：
◑标配：前鸭嘴、对冲、后洒、侧喷、绿化洒水炮；
◑选配：手动软管卷盘、上下环形喷雾、前遥控水炮；
4）低压清洗洒水系统：
◑低压水泵性能优异，低压水路使用铸铁水泵,流量达到 40m³/h，扬程达到 45m，可为低压洒水系统提供充足压力和大流量的水源；
◑**便捷，各管路喷洒口（除后洒水炮）采用气控球阀**开关，带气压调节装置，其它功能采用手动球阀**操作方便，实用性强。
5）功能介绍：
◑低压冲洗部分由左右前喷、圆锥后对冲、左右后洒、左右侧喷、上下喷雾（选配），绿化水炮等装置构成，喷嘴、喷头、水炮等部件采用行业知名品牌零部件，前鸭嘴带万向节结构，上喷雾喷头采用不锈钢高压喷头，手动软管卷盘可外接手持喷**作业，配置标准消防接口加水管，水泵进水口带金属过滤三通阀，水泵出水口带外接水管球阀，主管路中**点设置放水球阀，满足冬季放水需求。

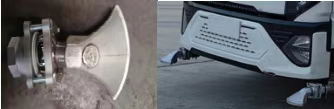

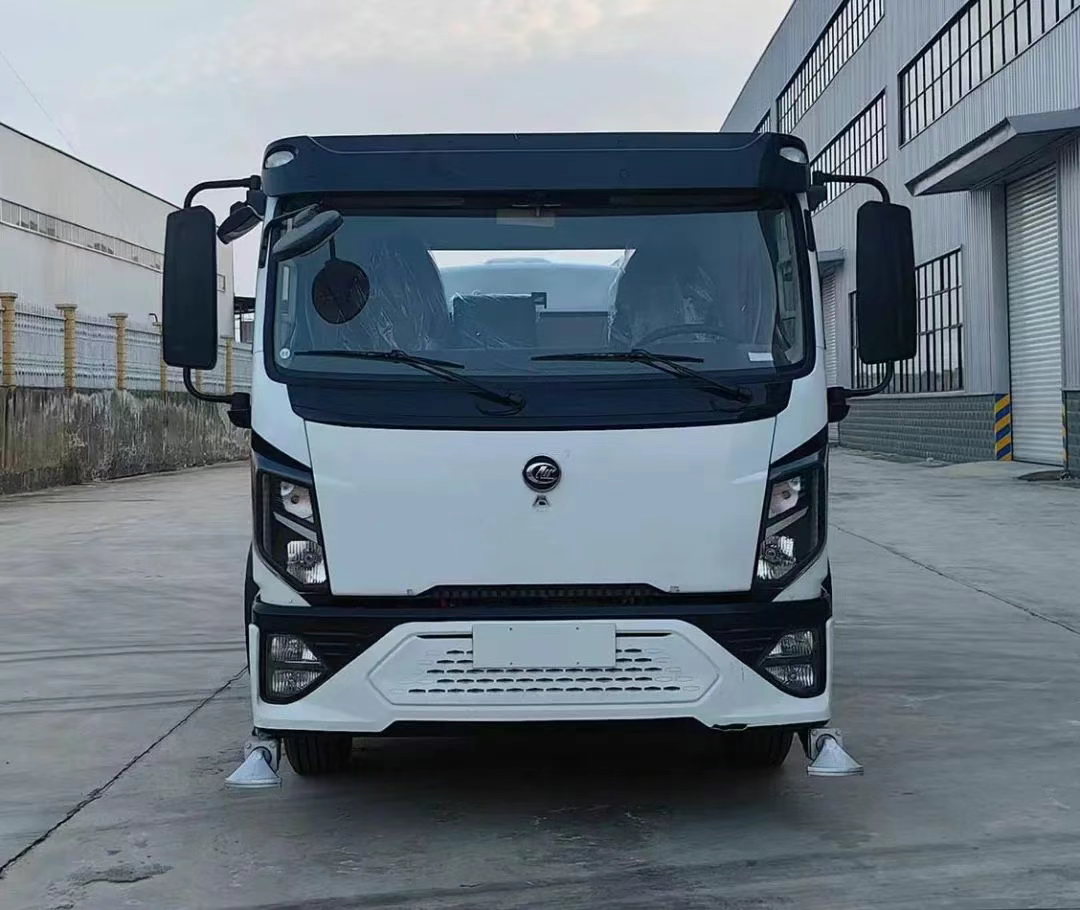

前喷（带万向节）
对冲、后洒、侧喷
◑360°旋转的后置水炮，可设置成柱状或雾状出水，**远射程超过 30 米；
◑绿化水炮管路安装外接管路手动球阀，球阀规格 DN50 和 DN25 各一个，方便用户外接水管使用。
◑手动软管卷盘，卷盘长度≥20m
绿化水炮、手动软管卷盘

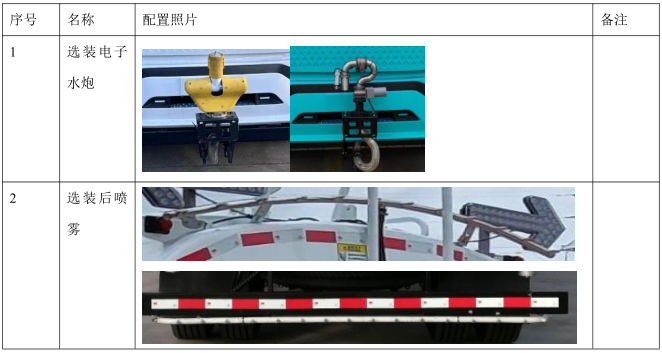

5）选装功能配置
4.5 上装动力及操控系统
**系统拓扑图
1）专用工作装置系统采用 CAN 总线**系统，可实时显示工作状态，并可通过旋钮实现调速**；
2）设置有低水位语音报**装置和缺水自动停机功能，防止水泵缺水运转，提高水泵使用寿命；
3）标配冬季排水功能：冬季作业结束后，启动工作装置，在驾驶室内操作一键排水按键，自动实现所有水路中阀门的顺序开关动作，排出所有水路中的残余水量；
动力机组
采用 15kW 永磁同步电机与水泵直连、电机电控集成式机组；

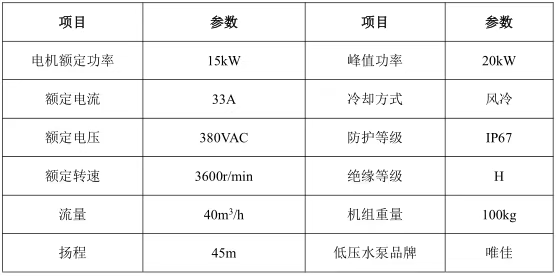

机组参数如下表：
操控盒
采用旋钮操控盒，操作简单、便捷，配有水泵调速旋钮，可根据实际作业需求进行调整；
操控盒
语音播报器
可以用于播放音乐，具备多种的语音提示和音乐报**，准确播报各种安全提示和故障点。

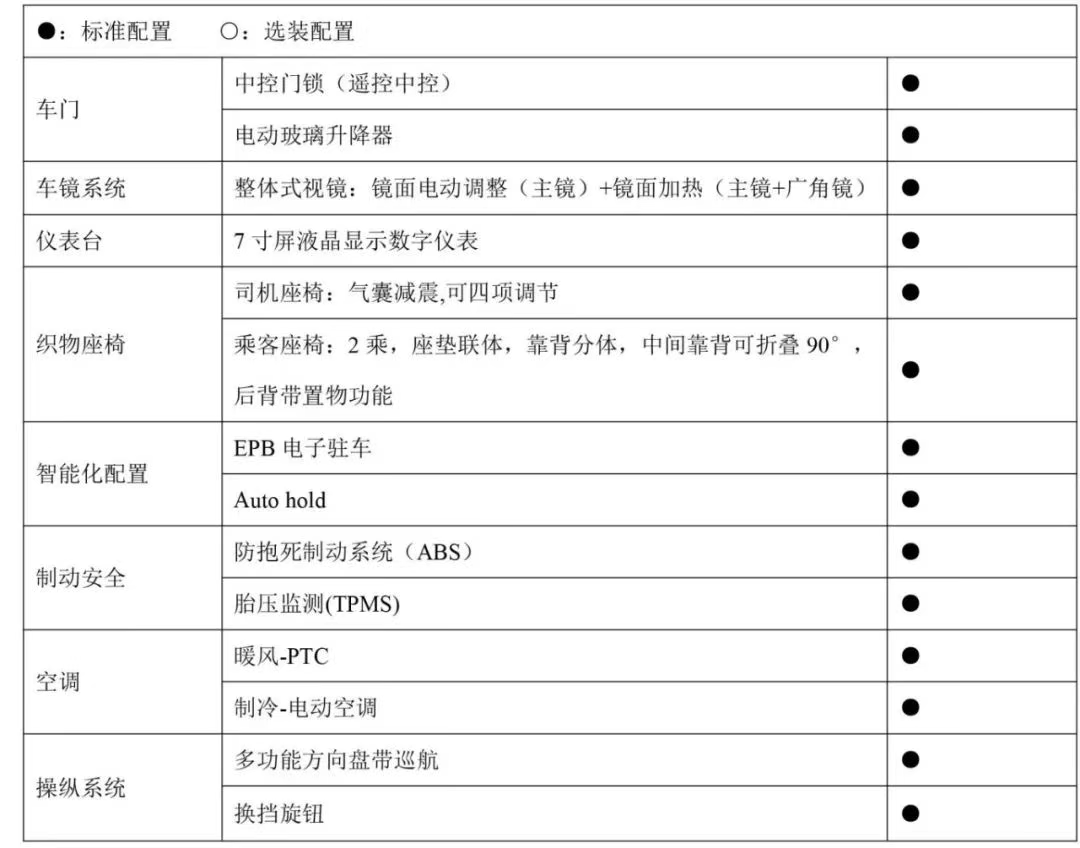

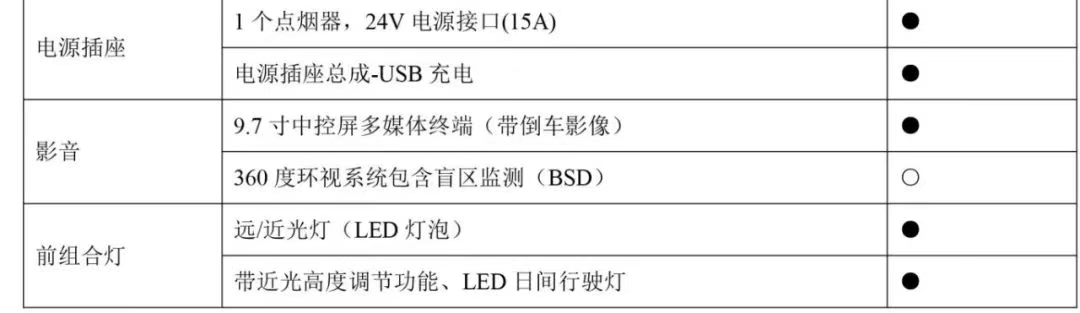

驾驶室配置介绍

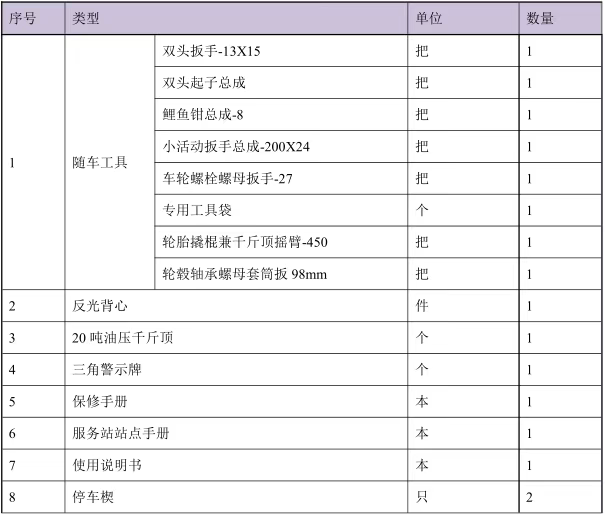

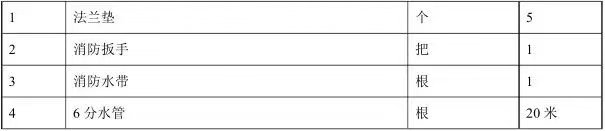

随车工具/备品备件
6.2 整车备品备件
6.2 整车备品备件
